信號發生器/萬用表伴侶/便攜式高精度 NZ-MMB3.0
發布時間：2016-6-13 12:55:05

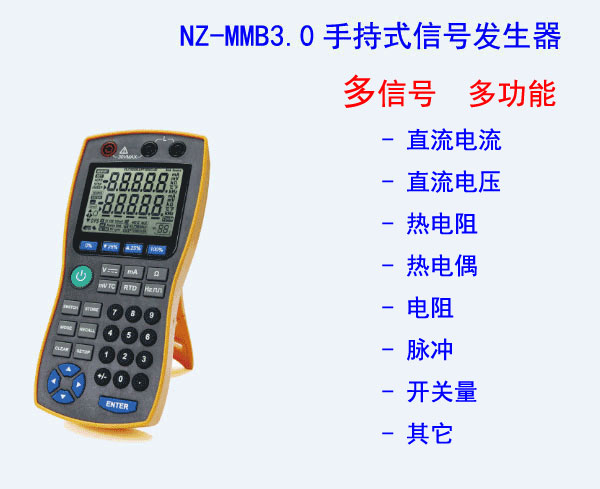

NZ-MMB3.0手持式便攜型信號發生器是一種用電池供電或外部 AC/DC 電源適配器供電的手持式信號源，精度高，多功能，可用于輸出多種規格的工業信號。
請參閱下表：“輸出功能匯總”。
除【表 1 】中的功能外， NZ-MMB3.0 還具有以下特點和功能：
• 自動電源切換：可通過接通外部 AC/DC 電源適配器持續工作，無外接電源時，使用電池供電（ 4 節 1.5V AA 電池）。
• 電池電量監測：實時監測電池供電并提示用戶當前電量。
• 保存常用輸出：可存儲和讀取多達 64 組常用輸出。
• 多信息液晶顯示：含有輸出值、信號類型、電源信息、內存信息等提示內容。
• 組合按鍵：不僅可通過數字鍵鍵入輸出值，還可以通過方向鍵實現方便的輸出值調整。
表 1 輸出功能匯總：
|
功能 |
輸出 |
|
直流電壓（ DCV ） |
3 個檔位： 100mV ， 1V ， 10V |
|
直流電流（ DCA ） |
2 種電流模式： 輸出（ Source ），模擬變送器（ Sink ） |
|
電阻 |
2 個檔位： 400Ω ， 4000Ω |
|
熱電阻（ RTD ） |
Pt100 ， Pt1000 ， Cu50 |
|
熱電偶（ TC ） |
K ， E ， J ， T ， R ， B ， S ， N |
|
脈沖 |
連續脈沖輸出、脈沖計數模式輸出 頻率范圍： 2Hz~10kHz |
|
開關量 |
開關量連續輸出、開關量計數輸出 頻率范圍： 2Hz~10kHz |
|
其他功能 |
24V 外供模式，內存，記錄 |
技術指標：
• 電 源： 4 節 AA （ 5 號， 1.5V ）電池
以及通過電源適配器進行供電，
電源適配器輸入電壓范圍： 110~220V AC
• 工作環境： 溫度 0 ℃ ~ 50 ℃ ，濕度≤ 80%R•H ，無結露
• 儲存環境： 溫度 -25 ℃ ~ 60 ℃ ，濕度≤ 90%R•H ，無結露
• 工作海拔： ≤ 2000 米
• 震動沖擊： 隨機性 2g ， 5~500Hz （ 1 米 以下測試）
• 校準周期： 為保證精度，推薦校準周期為 1 年
• 預熱時間： 推薦開機預熱時間為 15 分鐘
• 儀表功耗： 功耗與輸出信號類型及負載大小有關
使用 4 節標準 AA 1.5V 堿性電池供電：
4V DC/1kΩ 負載時， 4 節 1.5V AA 堿性電池使用時間大約 4 小時
5V DC/10kΩ 負載時， 4 節 1.5V AA 堿性電池使用時間大約 21 小時
• 輸出精度： 見下表（應最少預熱 20 分鐘后使用）
（使用高精度設備對 NZ-MMB3.0 進行校準時 , 環境溫度應該控制在 23 ± 5 ℃ ，相對濕度 35%~70% R•H ，且預熱 20 分鐘以上）
表 2 各種信號的輸出精度指標：
|
功能 |
量程 |
設定范圍 |
分辨力 |
精度 |
備注 |
|
直流 電壓 DCV |
100mV |
-10.00~110.00mV |
10uV |
±(0.01%+10uV) |
|
|
1V |
0~1.2000V |
0.1mV |
±(0.01%+0.1mV) |
最大輸出電流 0.25 mA |
|
|
10V |
0~12.000V |
1mV |
±(0.01%+2mV) |
最大輸出電流 2.5 mA |
|
|
電壓輸出各檔輸出電阻≤ 0.5Ω ， 1V 、 10V 檔電容負載驅動能力不小于 470 μ F ， 100mV 檔電容負載驅動能力不小于 1 μ F |
|
||||
|
mA Source |
20mA |
輸出 |
1 μ A |
±(0.02%+2 μ A) |
負載能力 19V |
|
mA Sink |
-20mA |
模擬變送器 |
1 μ A |
±(0.02%+2 μ A) |
外部供電 5 ～ 28V |
|
電阻 |
400Ω |
0~400.00Ω |
0.01Ω |
±(0.015%+0.1Ω) |
0.1~0.5mA 激勵電流 精度中不包含引線電阻 （ 0.1mA 激勵時附加最大 0.25Ω 誤差） |
|
±(0.015%+0.05Ω) |
0.5~3mA 激勵電流 精度中不含引線電阻 |
||||
|
4kΩ |
0~4000.0Ω |
0.1Ω |
±(0.015%+0.3Ω) |
0.05~0.3mA （ 0.05mA 激勵時附加最大 0.5Ω 誤差） |
|
|
熱電阻 RTD |
Pt100 |
-200 ℃ ~ 850 ℃ |
0.1 ℃ |
-200~ 0 ℃ ： 0.3 ℃ |
Pt100-385 溫標
Pt100 、 Cu50 為 （ Pt100 0.1mA 激勵時附加最大 0.6 ℃ 誤差； Pt1000 0.05mA 激勵時附加最大 0.2 ℃ 誤差） 精度中不包含引線電阻 |
|
0~ 400 ℃ ： 0.4 ℃ |
|||||
|
400~ 850 ℃ ： 0.5 ℃ |
|||||
|
Pt1000 |
-200 ℃ ~ 850 ℃ |
0.1 ℃ |
-200~ 100 ℃ ： 0.2 ℃ |
||
|
100~ 300 ℃ ： 0.3 ℃ |
|||||
|
300~ 850 ℃ ： 0.4 ℃ |
|||||
|
Cu50 |
-50 ℃ ~ 150 ℃ |
0.1 ℃ |
-50~ 150 ℃ ： 0.5 ℃ |
||
|
熱電偶 TC |
R |
-40 ℃ ~ 1760 ℃ |
1 ℃ |
-40~ 100 ℃ ： 1.5 ℃ |
采用 ITS-90 溫標 精度中不包含 冷端補償誤差 |
|
100~ 1760 ℃ ： 1.1 ℃ |
|||||
|
S |
-20 ℃ ~ 1760 ℃ |
1 ℃ |
-20~ 100 ℃ ： 1.5 ℃ |
||
|
100~ 1760 ℃ ： 1.1 ℃ |
|||||
|
K |
-200 ℃ ~ 1370 ℃ |
0.1 ℃ |
-200~ - 100 ℃ ： 0.6 ℃ |
||
|
-100~ 400 ℃ ： 0.5 ℃ |
|||||
|
400~ 1200 ℃ ： 0.6 ℃ |
|||||
|
1200~ 1370 ℃ ： 0.7 ℃ |
|||||
|
E |
-200 ℃ ~ 1000 ℃ |
0.1 ℃ |
-200~ -100 ℃ ： 0.5 ℃ |
||
|
-100~600 ℃： 0.5 ℃ |
|||||
|
600~1000 ℃： 0.4 ℃ |
|||||
|
J |
-200 ℃ ~1200 ℃ |
0.1 ℃ |
-200~-100 ℃： 0.5 ℃ |
||
|
-100~800 ℃： 0.4 ℃ |
|||||
|
800~1200 ℃： 0.6 ℃ |
|||||
|
T |
-200 ℃ ~400 ℃ |
0.1 ℃ |
-200~400 ℃： 0.4 ℃ |
||
|
N |
-200 ℃ ~1300 ℃ |
0.1 ℃ |
-200~-100 ℃： 0.6 ℃ |
||
|
-100~900 ℃： 0.5 ℃ |
|||||
|
900~1300 ℃： 0.6 ℃ |
|||||
|
B |
400 ℃ ~1800 ℃ |
1 ℃ |
400~600 ℃： 1.5 ℃ |
||
|
600~800 ℃： 1.1 ℃ |
|||||
|
800~1800 ℃： 0.7 ℃ |
|||||
|
連續脈沖 |
100Hz |
2.00 Hz ~99.99 Hz |
0.01Hz |
±0.01Hz |
1~10Vp-p 方波，低電平為 0V ，電平精度 ±10% 50% 占空比 負載 >100kΩ |
|
1kHz |
100.0 Hz ~999.9 Hz |
0.5 Hz |
±0.5Hz |
||
|
10kHz |
1000Hz~10000Hz |
100 Hz |
±10Hz |
||
|
脈沖計數模式 |
100Hz |
10~99,999cycles |
1cyc |
±2 個字 |
1~10Vp-p 方波，低電平為 0V ，電平精度 ±10% 50% 占空比 負載 >100kΩ |
|
1kHz |
|||||
|
10kHz |
|||||
|
開關量 |
100Hz |
開關量輸出可分為開關量連續輸出、開關量計數輸出，指標分別同于連續脈沖輸出、脈沖計數模式輸出 |
最大開關電流電壓： +28V/50mA |
||
|
1kHz |
|||||
|
10kHz |
|||||
|
外供電源 |
24V |
|
|
±10% |
最大輸出電流 |
注 1 ： 環境溫度在 23 ± 5 ℃之外的情況下，溫漂系數為上述精度× (1/10) ℃ 。
注 2 ： 電阻輸出功能由于采用電子合成電阻的原理，因此，在向非恒流（ 4 線制）、非雙恒流（ 3 線制）方式進行測量的儀器儀表提供電阻信號時，可能會導致測量儀器儀表顯示波動大于使用物理電阻進行測量時的波動。此現象同于國外同類產品。
標準設備列表：
以下列表所示的設備均包括在您的整套 NZ-MMB3.0 便攜型信號發生器及其相關配件的產品包裝內：
|
配件 |
型號 |
數量 |
|
NZ-MMB3.0 主機 |
便攜型信號發生器 |
1 臺 |
|
用戶手冊 |
|
1 本 |
|
表筆線（長度 1.1 米 ） |
黑色 MPC100BB |
2 支 |
|
紅色 MPC100BR |
1 支 |
|
|
表筆夾 |
黑色 MPC103BB |
2 只 |
|
紅色 MPC103BR |
1 只 |
|
|
便攜包 |
1 只 |
|
|
AC/DC 電源適配器 |
MPC-DK-9.5V-B |
1 只 |
|
冷端傳感器 |
MPC101B |
1 只 |
