CP210高精度微差壓變送器
發布時間：2016-6-10 22:05:41
CP210系列高精度微差壓變送器 典型應用于制藥, 電子行業潔凈室, 暖通空調微差壓測量，CP212具有在線自動校準功能,且無需斷電或拔除軟管，CP213，CP214，CP215具有手動校準功能，法國KIMO公司原裝；
產品特色：
• 適用于制藥, 電子行業潔凈室, 暖通空調微差壓測量
• CP212量程: -1000 ~ +1000 Pa ( 可設置為其他量程)
• CP213量程: -10000 ~ +10000 Pa ( 可設置為其他量程)
• CP214量程: -500 ~ +500 mbar( 可設置為其他量程)
• CP215量程: -2000 ~ +2000 mbar ( 可設置為其他量程)
• 在線自動校準( CP212 ), 且無需斷電或拔除軟管
• 輸出信號: 兩通道 4 線式 0 ~ 5, 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA
• 電源 24 Vac/Vdc 或 230 Vac
• 顯示測量趨勢指標

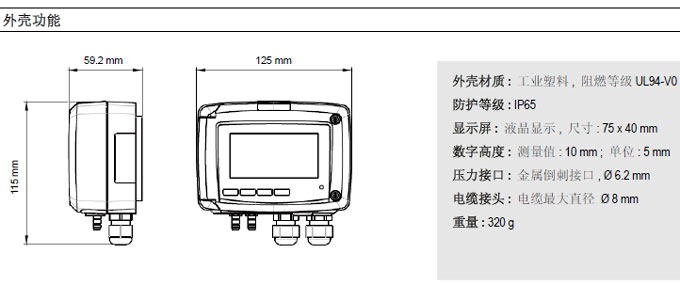

• 工業塑料外殼, IP65 防護等級
• 可選擇有或無數字顯示屏
• 隨貨提供背部固定背板, 變送器旋轉即固定
變送器功能：
| 差壓量程 | CP212 | -1,000 ~ +1,000 Pa ( 最小可設置為 0 ~ +100 Pa ) | |
| CP213 | -10,000 ~ +10,000 Pa ( 最小可設置為 0 ~ +1000 Pa ) | ||
| CP214 | -500 ~ +500 mbar ( 最小可設置為 0 ~ +50 mbar ) | ||
| CP215 | -2,000 ~ +2,000 mbar ( 最小可設置為 0 ~ +200 mbar ) | ||
| 精確度 | ±0.5% 測量值 | ||
| 壓力單位 | CP212 CP213 | Pa, mmH2O, mbar, inH2O, mmHg, daPa, KPa, hPa | |
| CP214 | mmH2O, mbar, inH2O, mmHg, KPa, daPa, hPa, PSI | ||
| CP215 | mmH2O, mbar, inH2O, mmHg, KPa, daPa, hPa, PSI, bar | ||
| 允許過壓 | CP212 | 21,000 Pa | |
| CP213 | 69,000 Pa | ||
| CP214 | 1,400 mbar | ||
| CP215 | 4,100 mbar | ||
| 輸出信號 | 2 組 0 ~ 20 mA , 4 ~ 20 mA , 0 ~ 5 V , 0 ~ 10 V ( 3 / 4 線式 ) | ||
| 電源供應 | 24 VAC / VDC 或 230 VAC | ||
技術規格:
| 電源 |
24 Vac/Vdc ± 10% 230 Vac ± 10% , 50 ~ 60 Hz |
| 輸出信號 |
電流: 2 通道 4 ~ 20 mA 或 0 ~ 20 mA ( 4 線式 ) 電壓: 2 通道 0 ~ 5 V 或 0 ~ 10 V ( 4 線式 ) |
| 負載 |
最大負載 : 500 Ω ( 0 / 4 ~ 20 mA ) 最小負載 : 1000 Ω ( 0 ~ 5 / 10 V ) |
| 功耗 | 5 VA |
| 電磁兼容性 | EN 61326 |
| 接線端口 | 螺絲接線槽適用電纜 Ø 2.5 mm2 |
| 電腦連接端口 | KIMO USB 連接線 |
| 測量介質 | 空氣和中性氣體 |
| 使用環境 | 空氣和中性氣體 |

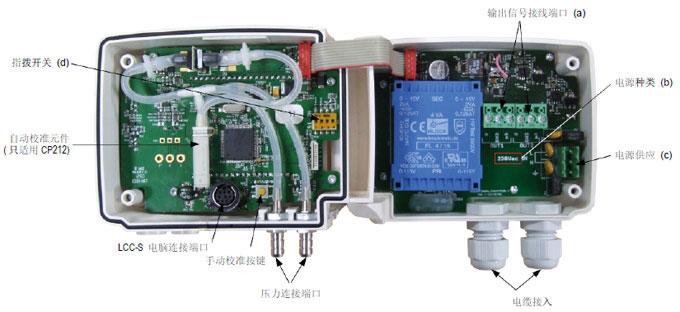

| 自動校準 |
CP212通過內置元件自動校準零點,保證測量微差壓時零點無誤差 (預設每10分鐘自動校準一次) |
| 手動校準 | 通過按鍵手動零點校準 |
| 操作溫度 | 0 ~ +50 °C (變送器主機) |
| 儲存溫度 | -10 ~ +70 °C |
零點校準:
➢ 自動校準
CP212微差壓變送器配置了溫度自動補償和自動校準功能, 可保證微差壓測量時的長期穩定性和精確度。
自動校準功能 : 微差壓變送器的微處理器通過定期啟動自動校準元件補償傳感器的測量漂移。此補償來自于定期的差壓測量時零點自動校準。
因此無論使用環境有任何的變化, 微差壓變送器可維持長期穩定性和高精準度。
自動校準時微差壓變送器無需人工操作, 斷電或拔除連接軟管, 可在線進行自動校準。
自動校準時, 變送器將維持校準前的瞬間輸出信號, 完成校準后, 變送器將恢復測量輸出信號, 自動校準在一秒內即可完成。
當自動校準啟動時, 綠色顯示燈 “On” 將亮起, 如變送器為含顯示屏型號, 顯示屏將出現 “autoZ” 提示。
優點: 無任何零點誤差漂移
自動校準頻率: 可設置 1 到 60 分鐘
➢ 手動校準
當進行零點校準時, 需先拔下連接壓力接口的軟管并按下面板上的“Autozero” 按鍵。
當零點校準啟動時, 綠色顯示燈 “On” 將亮起, 如變送器為含顯示屏型號, 顯示屏將出現 “autoZ” 提示。
差壓測量穩定度系數設置:
差壓傳感器對壓力變化的測量是非常靈敏的。因此當在不穩定的氣流中測量差壓時, 差壓測量可能會跳動不定。
穩定度系數設置 ( 從0 到9 ) 可將測量值進行平均和濾波, 并可降低瞬間氣流變化所造成的差壓測量瞬時值變化過大且可保證穩定的差壓測量。
